SGL8022W: chip táctil para controlar brillo LED, casos de uso y ejemplo real

¿Qué es el SGL8022W?

El SGL8022W es un chip táctil de un solo canal para control de brillo LED. Está pensado para encender, apagar y regular la intensidad de una carga de iluminación mediante una superficie táctil, incluso cuando hay un material aislante entre el dedo y el electrodo, como:

• vidrio
• acrílico
• plástico
• cerámica

Eso lo hace útil en productos donde no conviene usar botones mecánicos, ya sea por estética, desgaste o facilidad de limpieza.

A nivel práctico, este integrado permite construir un dimmer táctil compacto para lámparas LED decorativas, luminarias de mesa, paneles de control y pequeños electrodomésticos con interfaz simple.

Características principales del SGL8022W

Según el datasheet, este integrado destaca por estos puntos:

• Control táctil de un canal
• Regulación de brillo LED en varios modos
• Rango de alimentación de 2.4 V a 5.5 V
• Voltaje típico de trabajo: 3.3 V
• Consumo típico de trabajo: 400 µA
• Consumo en espera: 12 µA
• Funciona a través de material aislante
• Buena inmunidad al ruido, con referencia de EFT superior a ±2 kV
• Encapsulados DIP-8 y SOP-8

No es un microcontrolador ni un driver LED complejo: es un chip dedicado, simple y barato, orientado a resolver bien una tarea específica.

¿Qué hace exactamente?

El SGL8022W recibe una entrada táctil por el pin TI y entrega una salida de control por el pin SO. Con eso puede manejar el comportamiento de una lámpara o etapa de control de brillo.

Antes de energizar el circuito, se define el modo de operación usando los pines OPT1 y OPT2. El chip ofrece cuatro modos funcionales:

1) Regulación discreta sin memoria

OPT1 = 1, OPT2 = 1

• Un toque corto enciende o apaga.
• Un toque largo cambia el brillo.
• Cuando vuelve a encender, arranca en un nivel predeterminado.

2) Regulación continua sin memoria

OPT1 = 0, OPT2 = 1

• Enciende y apaga con transición suave.
• El brillo cambia de forma progresiva.
• No recuerda el último nivel al apagar.

3) Regulación continua con memoria

OPT1 = 1, OPT2 = 0

• Igual que el modo anterior, pero sí recuerda el último brillo.
• Mientras no se corte la alimentación AC principal, el nivel previo queda guardado.

4) Regulación en tres niveles

OPT1 = 0, OPT2 = 0

• Cada toque cambia el brillo en secuencia: bajo → medio → alto
• Es útil cuando quieres una interfaz muy simple y predecible.

Casos de uso del SGL8022W

Estos son los escenarios donde este integrado tiene más sentido:

1. Lámparas LED táctiles de mesa

Ideal para una lámpara de escritorio o de noche donde el usuario quiere:

• tocar una base metálica o una zona marcada
• encender/apagar sin pulsador mecánico
• ajustar brillo con toque largo

2. Paneles frontales en vidrio o acrílico

Sirve muy bien en productos con frente limpio y moderno, por ejemplo:

• lámparas decorativas
• espejos con luz LED
• muebles iluminados
• pequeños electrodomésticos

El chip sigue detectando el toque aunque el electrodo esté detrás del panel.

3. Reemplazo de botones mecánicos

Si el producto sufre desgaste, polvo o humedad ligera, una interfaz táctil reduce partes mecánicas y mejora la apariencia del equipo.

4. Control simple de brillo sin microcontrolador

Si no quieres meter un MCU solo para encender/apagar y dimerizar una luz, este chip te ahorra firmware, tiempo y costo.

5. Productos alimentados con batería o fuente regulada

El datasheet muestra aplicaciones con:

• batería seca
• batería recargable
• fuente conmutada

Eso da flexibilidad para distintas arquitecturas de producto.

Ejemplo concreto: lámpara LED táctil de mesa con memoria de brillo

Un uso bastante realista para el SGL8022W es una lámpara LED de mesa premium con frente acrílico.

Objetivo

Que el usuario pueda:

• tocar una zona del chasis o una marca en el frente
• encender y apagar la lámpara
• mantener el dedo para subir o bajar brillo
• conservar el último brillo usado

Modo recomendado

Para este caso, el mejor modo suele ser:

OPT1 = 1, OPT2 = 0

Es decir: regulación continua con memoria.

Cómo se comportaría

• Toque corto: enciende o apaga
• Toque largo: sube o baja el brillo progresivamente
• Próximo encendido: recupera el último nivel de brillo, siempre que no se haya cortado la alimentación principal

Ventajas en este diseño

• mejor experiencia de usuario
• apariencia más limpia que un pulsador
• menos piezas mecánicas
• buena sensibilidad a través de acrílico
• menor complejidad que usar un microcontrolador

Consideración técnica importante

El datasheet indica que la sensibilidad táctil se puede ajustar modificando el capacitor de muestreo C3 entre VC y GND. Incluso da valores orientativos según el material frontal:

• carcasa metálica: 0.033 µF
• acrílico de 3 mm: 0.01 µF
• acrílico de 3 a 6 mm: 0.02 µF
• acrílico de 6 a 10 mm: 0.047 µF

Eso es importante porque en producto real casi nunca funciona bien dejar la sensibilidad “por defecto” sin validar el material final del frente.

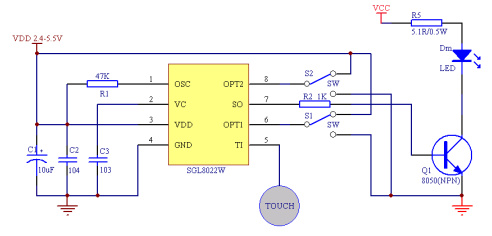

Pines del SGL8022W

El chip tiene 8 pines:

1. OSC – conexión de Rosc
2. VC – conexión del capacitor de muestreo
3. VDD – alimentación positiva
4. GND – tierra
5. TI – entrada táctil
6. OPT1 – selección de modo 1
7. SO – salida de control
8. OPT2 – selección de modo 2

Este pinout deja claro que es un integrado enfocado a una sola tarea: detección táctil + control de salida para regulación.

Datos eléctricos relevantes

En el datasheet aparecen estos valores típicos:

• Voltaje de trabajo típico: 3.3 V
• Corriente de trabajo típica: 400 µA
• Corriente en standby: 12 µA
• Nivel alto de entrada: (2/3) VDD
• Nivel bajo de entrada: (1/3) VDD
• Capacidad de salida en alto: 5 mA
• Capacidad de salida en bajo: 9 mA
• Temperatura de trabajo: -20 °C a 70 °C

¿Cuándo conviene usarlo y cuándo no?

Sí conviene usarlo si:

• necesitas una interfaz táctil simple
• solo vas a controlar una carga de iluminación
• quieres bajar costo y complejidad
• no necesitas firmware

No conviene usarlo si:

• necesitas múltiples botones táctiles
• quieres control digital avanzado por UART, I2C o SPI
• necesitas efectos complejos de iluminación
• ya tienes un microcontrolador central que puede hacer esta tarea sin costo extra relevante

En esos casos, un MCU con touch sensing o un controlador táctil más completo puede ser mejor opción.

Preguntas frecuentes sobre el SGL8022W

¿El SGL8022W funciona detrás de vidrio o acrílico?

Sí. El datasheet indica que la función táctil sigue operando con materiales intermedios como vidrio, acrílico, plástico y cerámica.

¿Puede recordar el último nivel de brillo?

Sí, pero solo en el modo regulación continua con memoria (OPT1 = 1, OPT2 = 0). Además, el propio datasheet aclara que esa memoria depende de no cortar la alimentación AC principal.

¿Sirve para hacer un dimmer táctil sin microcontrolador?

Sí. Ese es justamente uno de sus usos más naturales: un dimmer táctil LED de un solo canal con muy pocos componentes externos.

¿Qué tensión de alimentación usa?

Puede trabajar en un rango de 2.4 V a 5.5 V, con 3.3 V como valor típico de operación.

¿Cómo se ajusta la sensibilidad táctil?

Se ajusta principalmente modificando el capacitor C3 entre VC y GND. El valor depende del material y del espesor del frente del producto.

¿Es bueno para productos comerciales?

Sí, sobre todo en productos simples como lámparas táctiles, siempre que hagas pruebas reales de:

• sensibilidad
• inmunidad al ruido
• comportamiento con la fuente de alimentación
• desempeño con el material final del gabinete

¿Puede reemplazar un botón mecánico?

Sí. De hecho, es una buena opción cuando buscas una interfaz más limpia, moderna y con menos desgaste mecánico.

Conclusión

El SGL8022W es un integrado bastante útil cuando necesitas un control táctil de brillo LED de un solo canal, sin complicarte con firmware ni electrónica excesiva.

Su valor está en esto: resuelve bien una tarea concreta.

Si estás diseñando una:

• lámpara táctil
• luz decorativa
• panel frontal con acrílico o vidrio
• dimmer simple de bajo costo

este chip puede ser una solución práctica, económica y fácil de integrar.

Si quieres, el próximo paso te lo puedo dejar listo en uno de estos formatos:

1. versión para publicar en maykolrey.com con tono más SEO, o
2. versión más técnica con subtítulos orientados a ingenieros y diseño electrónico.

Fuente técnica

Datos tomados del datasheet SGL8022W v1.6, listado en Alldatasheet como “Single-channel DC LED control touch chip”.
