Filtro pasa bajos LR4
Filtro pasa bajos de 4to orden activo con topología Linkwitz-Riley, esta topología realmente es diseñada para crossover pero esta vez lo implemente solo como filtro para bajo porque alguien lo solicitó, no se por ahora que tan buena sea la respuesta, aún más, que el cliente lo solicita con una frecuencia de corte de 150 Hz.
Se ha descargado 4 veces.
Filtro pasa bajos de 4to orden activo con topología Linkwitz-Riley, esta topología realmente es diseñada para crossover pero esta vez lo implemente solo como filtro para bajo porque alguien lo solicitó, no se por ahora que tan buena sea la respuesta, aún más, que el cliente lo solicita con una frecuencia de corte de 150 Hz.
Esquemático
El filtro está compuesto por 2 etapas de segundo orden con un factor de calidad (Q) de 0.707

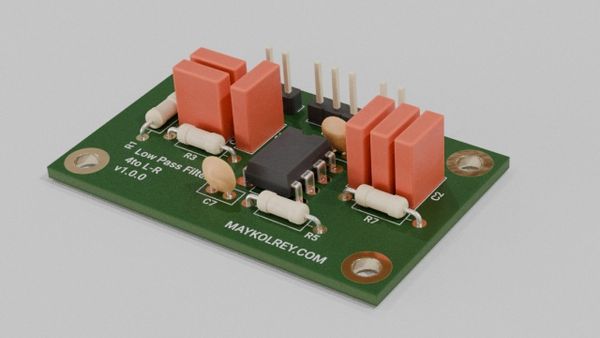

PCB
Modo de conexión
Pie de imagen:
Lista de materiales
| # | Reference | Qty | Footprint | Value |
|---|---|---|---|---|
| 1 | C1,C2,C3,C4,C5,C6 | 6 | Capacitor_THT:C_Rect_L7.2mm_W2.5mm_P5.00mm_FKS2_FKP2_MKS2_MKP2 | 22nF |
| 2 | C7,C8 | 2 | Capacitor_THT:C_Disc_D5.0mm_W2.5mm_P2.50mm | 100nF |
| 3 | J1 | 1 | Connector_PinHeader_2.54mm:PinHeader_1x03_P2.54mm_Vertical | Conn_01x03 |
| 4 | J2,J3 | 2 | Connector_PinHeader_2.54mm:PinHeader_1x02_P2.54mm_Vertical | Conn_01x03 |
| 5 | R1,R3,R5,R7 | 4 | Resistor_THT:R_Axial_DIN0207_L6.3mm_D2.5mm_P10.16mm_Horizontal | 33k |
| 6 | U1 | 1 | Package_DIP:DIP-8_W7.62mm_LongPads | NE5532 |

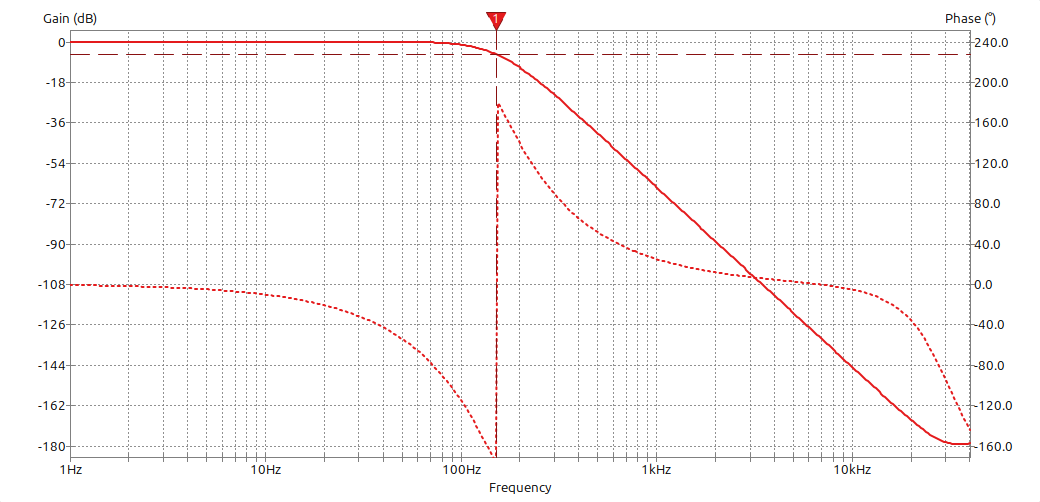

Respuesta en frecuencia
Pie de imagen:

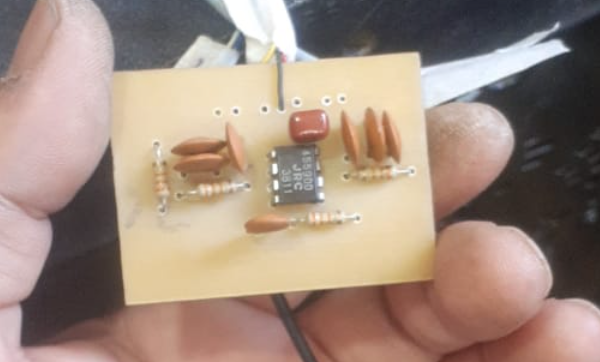

Prototipo
Gracias a Francisco Argüello que ha sido tan amable de enviarme fotos de su primer prototipo el cual me indica que funciona correctamente.
Pie de imagen:
2 Comentarios
Francisco ArguelloGracias inge a usted por su gran colaboración! Dios le bendiga
Francisco ArguelloGracias inge por su gran ayuda!! Dios lo bendiga grandemente 🙏
Maykol ReyGracias por tus palabras Francisco, estamos a la orden!! (siempre que el tiempo me lo permita XD)
