Conector RCA AV2-8.4-45 Horizontal
Piezas de 100 AV2-8.4-45, accesorios de Audio AV2, agujero de 4 pines, pasador Horizontal, asiento RCA, tipo de soldadura PCB, asiento de Audio y vídeo
Se ha descargado 6 veces.
Recurso recomendado

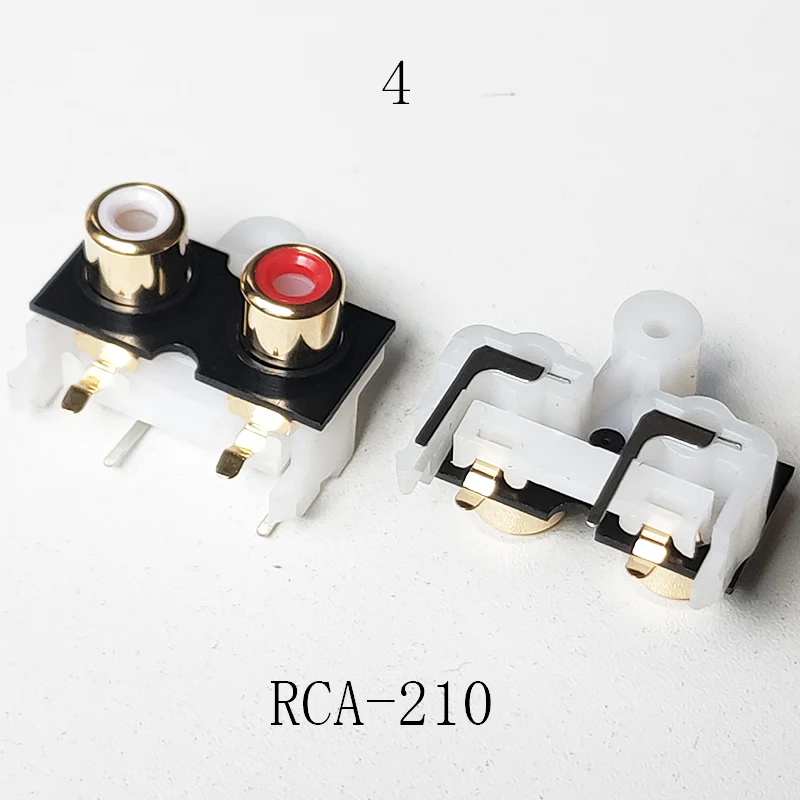

Conector hembra RCA (2 pcs)
Conector de Audio y vídeo estéreo, conector hembra RCA, dos orificios (W + R), piezas, dorado, 2 RCA-210
Ver productoPie de imagen:
Esto lo hice especialmente para mi gran Amigo Enzo, el cual tambien es un seguidor del mejor canal de Youtube sobre diseño de PCB y audio.
En kicad pueden usar el simbolo Conn_Coaxial_x2_Isolated que esta dentro de la biblioteca Connector
Pie de imagen:
Dimensiones del dispositivo
Pie de imagen:
Pie de imagen:
Modelo 3d
En el siguiente enlace puede descargar el modelo 3D de este conector
Pie de imagen:
