Diodo Zener
Diodo Zener: Funcionamiento, Aplicaciones y Tabla de Valores Completos
El diodo Zener es un componente esencial en electrónica diseñado para regular voltajes y proteger circuitos contra sobretensiones. A diferencia de un diodo rectificador convencional, el Zener puede operar en polarización inversa sin dañarse, aprovechando el efecto de ruptura controlada para mantener un voltaje constante.
En esta guía completa aprenderás cómo funciona el diodo Zener, sus aplicaciones prácticas, cómo calcular circuitos limitadores y una tabla de referencia con los valores más comerciales.
Tabla de Contenidos
- ¿Qué es un diodo Zener?
- Símbolo y curva característica
- Funcionamiento del diodo Zener
- Tabla de valores comerciales de diodos Zener
- Aplicaciones prácticas
- Cálculo del circuito limitador con Zener
- Cómo medir un diodo Zener
- Diodo Zener vs TVS vs Rectificador
- Preguntas frecuentes (FAQ)
- Conclusión
¿Qué es un diodo Zener?
El diodo Zener es un tipo especial de diodo semiconductor que permite el paso de corriente en sentido inverso cuando se alcanza un voltaje específico llamado voltaje Zener (Vz). Fue desarrollado por Clarence Melvin Zener en 1934 y revolucionó la electrónica al permitir la regulación de voltaje de forma simple y económica.
Características principales:
- Voltaje Zener (Vz): Valor de ruptura controlado (desde 2.4V hasta 200V)
- Potencia máxima (Pz): Típicamente 0.5W, 1W, 5W
- Corriente de prueba (Izt): Corriente a la que se especifica Vz
- Coeficiente de temperatura: Varía según el valor de Vz
Dato clave: Polarizado en directa, el diodo Zener se comporta como un diodo de silicio estándar con una caída de voltaje de aproximadamente 0.6V - 0.7V.
Símbolo y curva característica
Símbolo del diodo Zener
El símbolo del diodo Zener es similar al diodo rectificador, con la diferencia de que se agregan pequeñas líneas en forma de "Z" en el lado del cátodo, representando el efecto de ruptura controlada.
Curva característica V-I
La curva característica del diodo Zener muestra dos regiones de operación:
- Región directa: Comportamiento idéntico a un diodo de silicio (0.6V - 0.7V)
- Región inversa: Aplicando voltaje inverso, la corriente es mínima hasta alcanzar Vz, donde la corriente aumenta bruscamente manteniendo el voltaje constante
| Región | Voltaje | Comportamiento |
|---|---|---|
| Directa | 0.6V - 0.7V | Conduce como diodo normal |
| Inversa (antes de Vz) | < Vz | Corriente de fuga (~µA) |
| Inversa (Zener) | = Vz | Regulación de voltaje |
Funcionamiento del diodo Zener
Efecto Zener y efecto avalancha
El diodo Zener opera en dos mecanismos según el voltaje:
- Efecto Zener (Vz < 5V): Ruptura por tunelamiento cuántico. El coeficiente de temperatura es negativo.
- Efecto avalancha (Vz > 5V): Ruptura por ionización por impacto. El coeficiente de temperatura es positivo.
Importante: Los diodos Zener con Vz ≈ 5V tienen el coeficiente de temperatura más cercano a cero, haciéndolos ideales como referencias de voltaje estables.
Corrientes de operación
- Izk (corriente de rodilla): Corriente mínima para mantener la regulación
- Izt (corriente de prueba): Corriente nominal donde se especifica Vz
- Izmax (corriente máxima): Límite determinado por la potencia máxima del diodo
Tabla de valores comerciales de diodos Zener
La serie 1N47xx es la más común en electrónica. A continuación los valores más utilizados:
| Modelo | Vz (V) | Pz (W) | Izt (mA) | Tolerancia | Encapsulado |
|---|---|---|---|---|---|
| 1N4728A | 3.3 | 1.0 | 76 | ±5% | DO-41 |
| 1N4729A | 3.6 | 1.0 | 69 | ±5% | DO-41 |
| 1N4730A | 3.9 | 1.0 | 64 | ±5% | DO-41 |
| 1N4731A | 4.3 | 1.0 | 58 | ±5% | DO-41 |
| 1N4732A | 4.7 | 1.0 | 53 | ±5% | DO-41 |
| 1N4733A | 5.1 | 1.0 | 49 | ±5% | DO-41 |
| 1N4734A | 5.6 | 1.0 | 45 | ±5% | DO-41 |
| 1N4735A | 6.2 | 1.0 | 41 | ±5% | DO-41 |
| 1N4736A | 6.8 | 1.0 | 37 | ±5% | DO-41 |
| 1N4737A | 7.5 | 1.0 | 34 | ±5% | DO-41 |
| 1N4738A | 8.2 | 1.0 | 31 | ±5% | DO-41 |
| 1N4739A | 9.1 | 1.0 | 28 | ±5% | DO-41 |
| 1N4740A | 10 | 1.0 | 25 | ±5% | DO-41 |
| 1N4741A | 11 | 1.0 | 23 | ±5% | DO-41 |
| 1N4742A | 12 | 1.0 | 21 | ±5% | DO-41 |
| 1N4743A | 13 | 1.0 | 19 | ±5% | DO-41 |
| 1N4744A | 15 | 1.0 | 17 | ±5% | DO-41 |
| 1N4745A | 16 | 1.0 | 15.5 | ±5% | DO-41 |
| 1N4746A | 18 | 1.0 | 14 | ±5% | DO-41 |
| 1N4747A | 20 | 1.0 | 12.5 | ±5% | DO-41 |
| 1N4748A | 22 | 1.0 | 11.5 | ±5% | DO-41 |
| 1N4749A | 24 | 1.0 | 10.5 | ±5% | DO-41 |
Nota: Los modelos con sufijo "A" tienen tolerancia del 5%. Existen versiones "B" con tolerancia del 2% y sin sufijo con tolerancia del 10% y 20%.
Aplicaciones prácticas
Regulador de voltaje
La aplicación más común del diodo Zener es como regulador de voltaje shunt. Mantiene un voltaje constante en la carga independientemente de las variaciones en la corriente o el voltaje de entrada.
Ventajas:
- Circuito simple (solo necesita una resistencia en serie)
- Bajo costo
- Buena regulación para cargas ligeras
Desventajas:
- Baja eficiencia (disipa potencia en la resistencia y el Zener)
- No apto para cargas de alta corriente
Limitador de voltaje
El Zener protege entradas de circuitos integrados y microcontroladores contra sobretensiones transitorias. Cuando el voltaje excede Vz, el Zener conduce y limita el voltaje a un nivel seguro.
Fuente de referencia
En circuitos de precisión, el Zener proporciona un voltaje de referencia estable para:
- Comparadores con amplificadores operacionales
- Convertidores ADC/DAC
- Fuentes de corriente constante
Cálculo del circuito limitador con Zener
Vamos a diseñar un regulador Zener paso a paso usando el 1N4742A (Vz = 12V, Pz = 1W).
Especificaciones del circuito
- Voltaje de entrada (Vin): 24V
- Voltaje de salida (Vz): 12V
- Carga (R2): 10kΩ
- Diodo: 1N4742A
Paso 1: Calcular corriente por la carga
Paso 2: Determinar corriente del Zener
Según el datasheet del 1N4742A, la corriente de prueba es Izt = 21mA. Sin embargo, para operación continua usamos un valor conservador. La corriente mínima de regulación (Izk) es aproximadamente 0.25mA.
Para un diseño conservador, usamos Iz = 5mA (mayor que Izk pero bien por debajo del máximo).
Paso 3: Calcular corriente total por R1
Paso 4: Calcular R1
Valor comercial estándar: 2kΩ
Paso 5: Verificar potencia de R1
Una resistencia de 1/4W (250mW) es más que suficiente.
Paso 6: Verificar potencia del Zener (peor caso)
Si la carga se desconecta, toda la corriente pasa por el Zener:
Con R1 = 2kΩ:
6mA << 83.3mA → El Zener opera con margen de seguridad amplio.

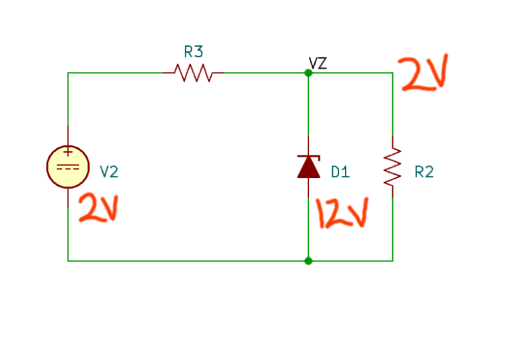

Diagrama del circuito
Advertencia: Si R1 fuera demasiado pequeña (ej. 100Ω), la corriente por el Zener sería 120mA, excediendo los 83.3mA máximos y destruyendo el diodo.
Cómo medir un diodo Zener

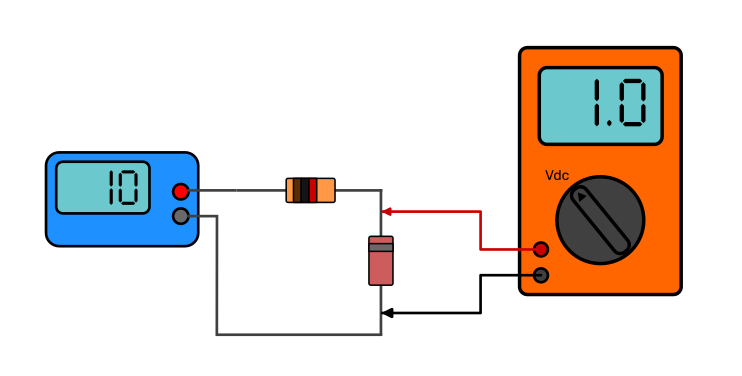

Para identificar el voltaje Zener de un diodo desconocido:
Materiales necesarios:
- Fuente de voltaje variable
- Resistencia de 1kΩ (como limitador de corriente)
- Multímetro
Procedimiento:
- Conectar el circuito: Coloca la resistencia de 1kΩ en serie con el cátodo del Zener
- Conectar el ánodo a GND y el otro extremo de la resistencia al positivo de la fuente
- Configurar la fuente en 0V
- Conectar el multímetro en paralelo con el diodo Zener (modo voltaje DC)
- Aumentar gradualmente el voltaje de la fuente
- Observar el voltaje en el multímetro: Cuando el voltaje deje de aumentar a pesar de seguir subiendo la fuente, ese valor es Vz
Verificación rápida con multímetro:
| Prueba | Resultado esperado |
|---|---|
| Polaridad directa | 0.6V - 0.7V (como diodo normal) |
| Polaridad inversa | OL (sobre el rango) si Vfuente < Vz |
| Polaridad inversa | Vz si Vfuente > Vz |
Tip: Si el multímetro tiene función de diodo, en polaridad directa mostrará ~0.6V. En inversa mostrará OL porque la batería del multímetro (tipicamente 3V) es menor que Vz de la mayoría de Zeners.
Diodo Zener vs TVS vs Rectificador
| Característica | Diodo Zener | Diodo TVS | Diodo Rectificador |
|---|---|---|---|
| Función principal | Regulación de voltaje | Protección contra transitorios | Rectificación de AC a DC |
| Velocidad de respuesta | Lenta (ms) | Ultrarrápida (ps) | Media |
| Potencia disipada | Continua (Watts) | Pulsos (kW pico) | Continua |
| Voltaje de operación | Preciso (2.4V-200V) | Amplio rango | 0.7V caída |
| Tiempo de respuesta | Lento | < 1ns | Lento |
| Costo | Bajo | Medio | Muy bajo |
| Uso típico | Referencia de voltaje | Protección ESD/EMI | Fuentes de alimentación |
¿Cuándo usar cada uno?
- Zener: Necesitas una referencia de voltaje estable o regulación de baja corriente
- TVS: Protección contra picos de voltaje rápidos (ESD, rayos, inductores)
- Rectificador: Convertir AC a DC en fuentes de alimentación
Preguntas frecuentes (FAQ)
¿Qué es un diodo Zener y para qué sirve?
El diodo Zener es un componente semiconductor que permite el paso de corriente en polarización inversa cuando se alcanza un voltaje específico (Vz). Se utiliza principalmente para regulación de voltaje, protección contra sobretensiones y como referencia de voltaje en circuitos de precisión.
¿Cuál es la diferencia entre un diodo Zener y un diodo rectificador?
El diodo rectificador solo conduce en una dirección (polarización directa) y se daña en inversa. El diodo Zener está diseñado para operar en polarización inversa en su zona de ruptura, manteniendo un voltaje constante. En directa, ambos se comportan igual (caída de ~0.7V).
¿Cómo sé qué diodo Zener necesito?
Elige el Zener según:
- Voltaje Zener (Vz): Debe ser el voltaje de salida deseado
- Potencia (Pz): Calcula P = Vz × Izmax. Para cargas ligeras, 0.5W o 1W es suficiente
- Tolerancia: ±5% (sufijo A) es estándar; ±2% (sufijo B) para mayor precisión
¿Puede un diodo Zener regular corriente alta?
No es eficiente. Los Zener típicos manejan hasta 1W-5W. Para corrientes mayores, usa el Zener como referencia y un transistor o regulador IC (como el LM317) como elemento de paso.
¿Qué pasa si excedo la corriente máxima del Zener?
El diodo se sobrecalienta y puede destruirse permanentemente. Siempre calcula la resistencia limitadora para que Iz < Izmax incluso sin carga conectada.
¿Por qué mi diodo Zener no regula?
Posibles causas:
- Corriente insuficiente: Iz < Izk (corriente de rodilla)
- Resistencia en serie muy grande: Caída de voltaje excesiva
- Voltaje de entrada insuficiente: Vin debe ser > Vz + margen
- Diodo dañado: Verificar con multímetro
¿Cómo identificar el voltaje de un Zener sin datasheet?
Usa el método de medición descrito en la sección Cómo medir un diodo Zener. Con una fuente variable y una resistencia de 1kΩ, aumenta el voltaje hasta que se estabilice en Vz.
¿Puedo conectar Zeners en serie o paralelo?
- Serie: Sí. Los voltajes Zener se suman. Dos Zener de 5.1V en serie dan 10.2V
- Paralelo: No recomendado. Las tolerancias hacen que uno conduzca más que el otro, sobrecalentándose
Conclusión
El diodo Zener es uno de los componentes más versátiles y económicos para la regulación de voltaje en electrónica. Su capacidad de mantener un voltaje constante en polarización inversa lo hace ideal para:
- Fuentes de referencia de precisión
- Reguladores de voltaje simples
- Protección de circuitos contra sobretensiones
- Niveles de voltaje en comparadores y amplificadores operacionales
Para aplicaciones de baja corriente (< 100mA), un Zener con resistencia limitadora es la solución más simple y económica. Para mayores corrientes, combínalo con transistores de paso o circuitos integrados reguladores.
